Průvodce souděním: Posuzovací inženýrské zápisníky

Přehled: The Engineering Notebook

Programy REC Foundation pomáhají studentům rozvíjet životní dovednosti, které mohou využít ve své akademické a profesní budoucnosti. Dokumentování práce ve strojírenském notebooku je široce používanou praxí v inženýrském a konstrukčním průmyslu. Sledováním procesu Engineering Design Process a dokumentováním tohoto procesu v Engineering Notebooku si studenti procvičují projektové řízení, time management, brainstorming, efektivní mezilidské a písemné komunikační dovednosti. Proces inženýrského návrhu je iterativní: Studenti identifikují a definují problém, vymýšlejí nápady k vyřešení problému, testují své nápady na design a pokračují ve zdokonalování svého návrhu, dokud nedosáhne uspokojivého řešení. Studenti se setkají s překážkami, úspěchy a neúspěchy při práci v procesu inženýrského návrhu. To vše by studenti měli zdokumentovat ve svém technickém notebooku.

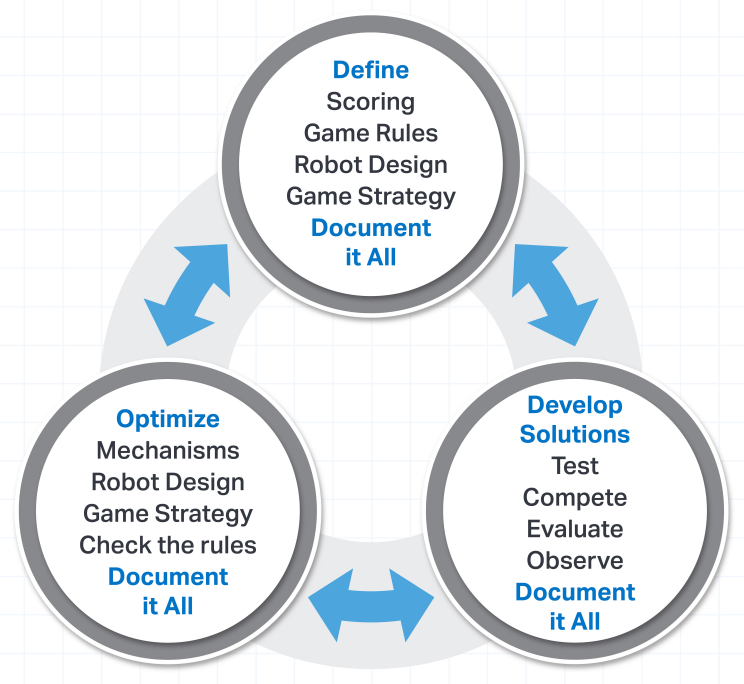

Níže je uveden příklad grafického znázornění kroků procesu inženýrského návrhu:

V programech REC Foundation je Engineering Notebook vyžadován pro ocenění Excellence, Design a Innovate Awards, ale není požadavkem pro ostatní ocenění. Odeslání zápisníku je , nikoli , aby tým mohl absolvovat osobní pohovor a všechny týmy na akci musí mít příležitost k rozhovoru.

Týmy mohou používat notebook dostupný od VEX Robotics, nebo si mohou zakoupit jinou formu fyzického notebooku. Týmy mohou také používat kteroukoli z různých počítačových aplikací nebo cloudových služeb, které jsou k dispozici pro digitální vytváření a údržbu Zápisníku digitálního inženýrství. Další informace o odevzdání Zápisníku digitálního inženýrství naleznete v části Vzdálené posuzování. Bez ohledu na formát jsou všechny notebooky hodnoceny porotou podle stejných kritérií a rubrik.

Inženýrské notebooky by měly obsahovat tyto prvky:

• Číslo týmu na obálce/začátku dokumentu.
• Chyby přeškrtnuté pomocí jednoho řádku (aby bylo možné vidět chyby)
• Neupravené záznamy
• Všechny stránky/položky neporušené; žádné stránky/položky nebo části stránek/položky odstraněné nebo vynechané.
• Každá stránka/záznam je chronologicky očíslován a datován.
• Každá stránka/položka podepsaná nebo parafovaná studentským autorem.
• Poznámky k týmové schůzce související s procesem návrhu.
• Trvale připojené obrázky, CAD výkresy, dokumenty, příklady kódu nebo jiný materiál relevantní pro proces návrhu (v případě fyzických notebooků je přípustná páska, ale upřednostňuje se lepidlo)

Vynikající technické notebooky by měly obsahovat tyto dodatečné prvky:

• Obsah
• Příspěvky jsou datovány jmény přispívajících studentů.
• Notebook začíná první týmovou schůzkou.
• Popisy, náčrtky a obrazy konceptů designu a procesu návrhu
• Pozorování a myšlenky členů týmu o jejich návrhu a procesu návrhu
• Záznamy testů, výsledky testů a hodnocení konkrétních návrhů nebo konceptů návrhu
• Postupy projektového řízení včetně využití personálních, finančních a časových zdrojů.
• Poznámky a postřehy ze soutěží ke zvážení v další iteraci návrhu.
• Popisy programovacích koncepcí, programovacích vylepšení nebo významných programovacích úprav
• Dostatek podrobností na to, aby osoba, která není obeznámena s prací týmu, byla schopna sledovat logiku, kterou tým používá k vývoji svého návrhu, a znovu vytvořit návrh robota pouze pomocí Engineering Notebooku.

Poznámka: Pokud je Engineering Notebook napsán v jazyce, který není běžný pro daný region, je odpovědností týmu poskytnout původní jazykovou verzi spolu s přeloženou kopií, pokud nejsou k dispozici rozhodčí plynně ovládající původní jazyk. Na to by měl být partner akce upozorněn co nejdříve, aby mohl informovat poradce rozhodčího.

Poznámka: Různé týmy mohou předložit notebooky s různou úrovní propracovanosti a zkrášlení. Některé týmy mohou mít například stručné náčrty perem, jiné mohou mít barevné ilustrace nebo CAD/elektronické výkresy. Porotci by si měli být vědomi hodnocení obsahu sešitů, nikoli úrovně zkrášlení. Mnoho různých typů notebooků a různých komunikačních stylů může prezentovat relevantní obsah vysvětlující proces návrhu.

Poznámka: Princip důvěrnosti posuzování platí také pro technické notebooky. Bez ohledu na to, zda jsou notebooky sdíleny fyzicky nebo digitálně, porotci by neměli fotografovat, sdílet nebo duplikovat informace nalezené v Engineering Notebooku ani jinak porušovat tuto zásadu.

Formát odeslání notebooku

Výběr formátu hodnocení akce spočívá na Partnerovi akce. Podrobné informace o posuzování najdete na stránce události na RobotEvents. Všechny týmy na akci musí odeslat své zápisníky ve stejném formátu bez ohledu na nativní formát zápisníku. Tým s notebookem fyzického inženýrství bude muset nahrát odkaz na digitální kopii prostřednictvím RobotEvents, nebo naopak tým s digitálním technickým zápisníkem může být požádán, aby si jej vytiskl před akcí.

Bez ohledu na to, zda je zápisník předán digitálně nebo osobně (fyzický zápisník), týmy jsou odpovědné za formátování zápisníku, prezentaci a zajištění správného uspořádání všech materiálů, včetně číslování a/nebo datování stránek.

Poznámka: Týmy mohou používat různé způsoby organizace svých technických poznámkových bloků. Některé poznámkové bloky mohou být například uspořádány čistě chronologicky, zatímco jiné mohou být uspořádány do podsekcí podle tématu. V závislosti na formátu odevzdání to může zkomplikovat úsilí rozhodčích hodnotit sešity. Porotci by měli vynaložit veškeré úsilí, aby vyhodnotili obsah notebooku na základě Engineering Notebook Rubric a nenechat se příliš ovlivnit organizační metodologií zvolenou týmem.

Proces posuzování inženýrského notebooku

Krok 1 – Třídění notebooků

Porotci provedou rychlý sken všech strojírenských notebooků a rozdělí je do dvou kategorií: Rozvíjející se a Plně vyvinuté.

Developing Engineering Notebooks obsahují málo detailů, budou mít málo výkresů a nebudou úplným záznamem procesu návrhu. Abychom ušetřili čas rozhodčích, nebude pro tyto týmy vyplněna rubrika Engineering Notebook. Všechny technické zápisníky by však měly být uchovány až do konce rozhodování.

Pokud není jasné, zda by měl být zápisník zařazen do kategorie Rozvíjející se nebo Plně vyvinutý, může k tomuto rozhodnutí pomoci jiný porotce, nebo by měl zápisník získat výhodu pochybností a měl by být ohodnocen pomocí rubriky.

Plně vyvinuté Inženýrské zápisníky obsahují velké detaily a budou obsahovat podrobné výkresy, testy a výsledky testů, řešení problémů, se kterými se tým setkal, a budou úplným záznamem procesu návrhu. Atributy notebooku pro plně vyvinuté notebooky budou hodnoceny jako Rozvíjející se, zdatný a expert v rubrice Engineering Notebook. Pouze plně vyvinuté notebooky by měly být považovány za jakékoli ocenění vyžadující notebook. Absolutní minimum pro to, aby byl notebook považován za „plně vyvinutý“, by byla první čtyři kritéria rubriky, která nastiňují počáteční proces návrhu jediné iterace.

Krok 2 – Vyplnění rubriky Engineering Notebook
